現階段在軟土地基處理工程項目中，設計圖紙均要求對地基處理過程采取監測和檢測，并通過該手段對軟基處理效果進行檢驗。地基分層沉降監測是其中一項關鍵的監測內容，分層沉降監測主要監測預壓縮的各土層在整個軟基處理過程中的分層壓縮量，評價加固效果，并推算各個土層的固結度。因此沉降數值的準確性和精確性對整個工程的實施至關重要。

傳統的觀測方法是在處理區中間位置預埋沉降磁環和配套的分層管，采用專用的鋼尺沉降儀進行測讀，不僅勞動強度大，工作效率低，而且人工測量數值誤差大，對軟基處理的效果造成較大影響。

發明內容

本實用為解決問題而提供一種拉繩位移傳感器式土層沉降檢測儀，采用該檢測儀測量土層的沉降量，測量精度高，測量效率高。

附圖說明

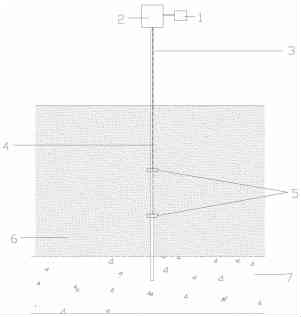

圖1是本實用新型的結構示意圖。

圖中：1、電測讀數器，2、拉繩位移傳感器，3、金屬沉降管，4、鋼絲繩，5、沉降環，6、軟土層，7、下臥硬土層。

具體實施方式

請參見圖 1，一種電測型拉繩式土層沉降檢測儀，包括讀數器1、拉繩位移傳感器2、金屬沉降管3、鋼絲繩4和沉降環5 ;所述讀數1按設定參數獲取拉繩位移傳感器2的信號，并轉換成相應的位移數值進行顯示 ;鋼絲繩4 的上端與拉繩位移傳感器2連接，下端穿入金屬沉降管3 內 ;在金屬沉降管3 對應軟土層6 的管段上沿與中心線平行的方向開設有兩對稱長槽;沉降環5套裝在所述金屬沉降管3上，在所述沉降環5 上沿徑向設有連接板，所述連接板穿裝在所述兩對稱長槽內，并與鋼絲繩4 連接。

拉繩位移傳感器2 的測量精度為0.1mm。 讀數器1的電源在用于自身供電的同時，還用于給拉繩位移傳感器2 供電;拉繩位移傳感器2 與金屬沉降管3、鋼絲繩4、沉降環5組成沉降變形單元，通過鋼絲繩4將沉降3和拉繩位移傳感器2連接，將沉降環 5的直線位移通過鋼絲繩4 傳輸?shù)嚼K位移傳感器2，轉成可傳輸?shù)碾娦盘?hào)，所述電測讀數器1讀取拉繩位移傳感器2 的電信號并按預設計算公式將其轉換成操作人員可直接讀取的數值進行顯示 ;拉繩位移傳感器2充分結合了角度傳感器和直線位移傳感器的優點，是一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器，行程從幾百毫米至十幾米不等。

拉繩位移傳感器由可拉伸的不銹鋼鋼絲繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，其功能是把機械運動轉換成可以計量，記錄或傳送的電信號。 所述金屬沉降管3 穿過軟土層6 插入下臥硬土層7 中，為鋼絲繩4 和沉降環5 提供支撐 ;所述沉降環5 埋入軟基中隨土體變形同步運動，是運動部件，其體現的運動量即是土體的壓縮變形量，亦即土層6 的沉降變形量，該沉降變形量通過鋼絲繩 4 同步傳輸?shù)嚼K位移傳感器。沉降環5 的內圓和金屬沉降管3 摩擦，因此要求沉降環5 的內圓光滑，以減小摩擦。

優點和積極效果是：以拉繩位移傳感器為核心，將沉降環的直線位移轉成可測量的角度值，再經計算后還原成高精度的沉降數值，利用多個拉繩位移傳感器可實現對軟基各分層的精確測量，測量精度高，能夠?yàn)楣こ踢M(jìn)展提供可靠的數據;用電測技術輕松實現數值的讀取，能夠代替繁重的人工測量作業，測量效率高，能夠節約大量人力、物力資源，并避免了人工測量誤差;并且本實用新型操作簡便，核心部件可回收加以重復利用，制造成本低。
